Cortinas pré-moldadas



O sistema de contenção de perfis metálicos atirantados, com aplicação de placas pré-moldadas dupla de concreto é um sucesso introduzida nas obras, sendo umas das contenções mais utilizadas, agilizando o processo de escavação e execução das cortinas de contenção.

Vantagens do sistema:

  • Eliminação do prancheamento de madeira atrás dos perfis, pois as placas pré-moldadas duplas servem como pranchas
  • Industrialização do processo de execução da cortina
  • A montagem da cortina e sua concretagem é executada sem escoramento frontal
  • O enchimento interno da cortina pré-moldada dupla é de 9cm, evitando o desperdício de concreto
  • Desnecessária a utilização de formas e madeiras
  • Dispensa a utilização da mão de obra de carpinteiros e armadores
  • Bom acabamento, deixando a cortina acabada, não necessitando de revestimento
  • Possibilidade de execução de drenos atrás das cortinas (geodrenos)
  • Redução de custo de 15 a 20%, em relação aos sistemas convencionais



Aspectos Gerais e Sequência de Execução

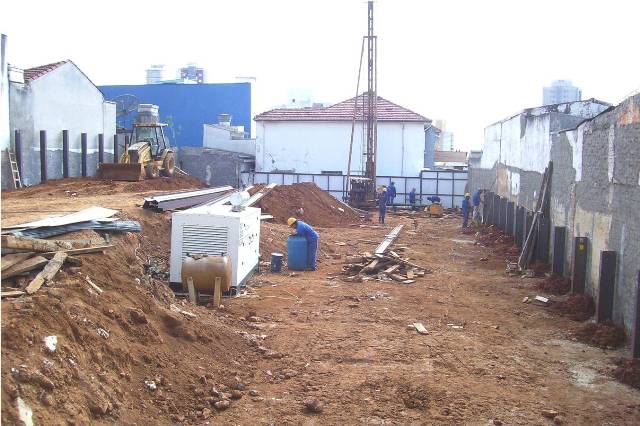

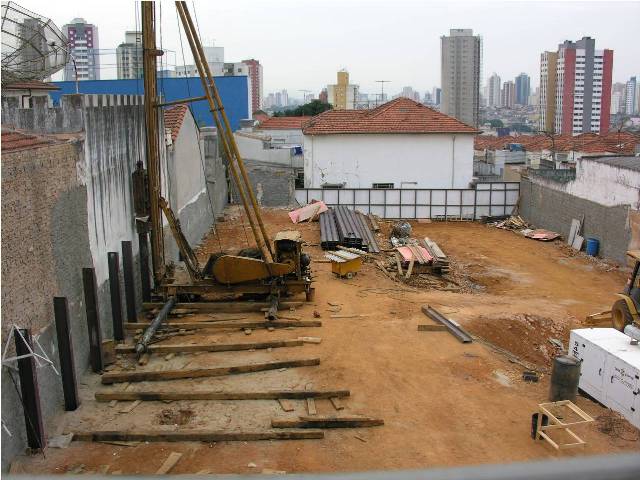

Iniciando cravação dos perfis metálicos de periferia

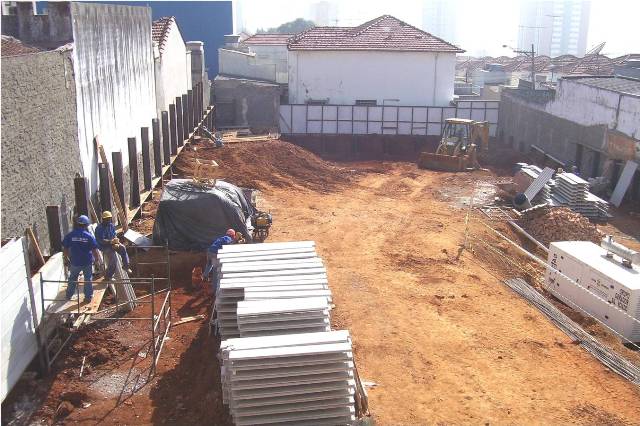

Concluindo cravação dos perfis metálicos

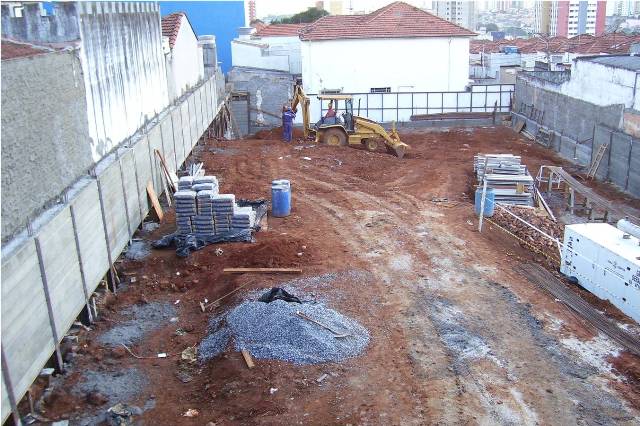

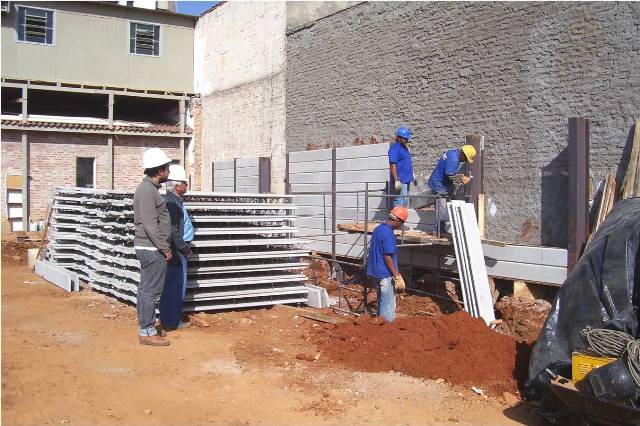

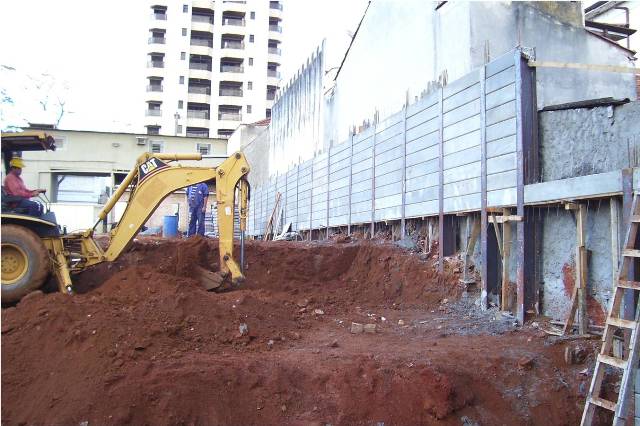

Iniciando montagem das placas no 1°SS

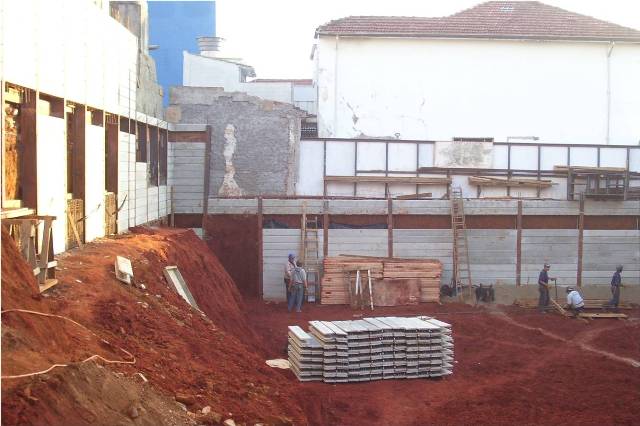

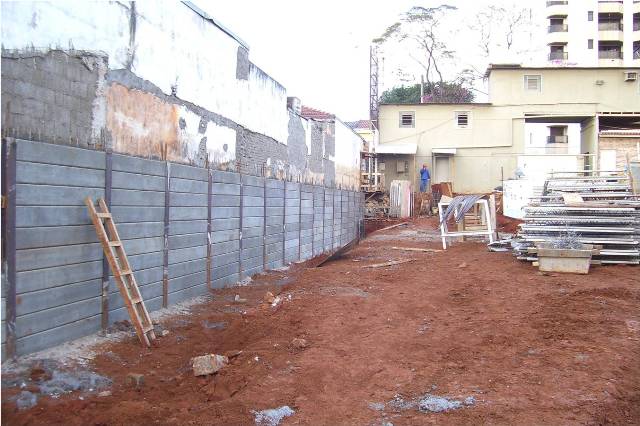

Vista geral da montagem das placas no 1°SS





Concretada cortina na lateral direita no 2°SS





Concretada cortina na lateral esquerda no 1°SS

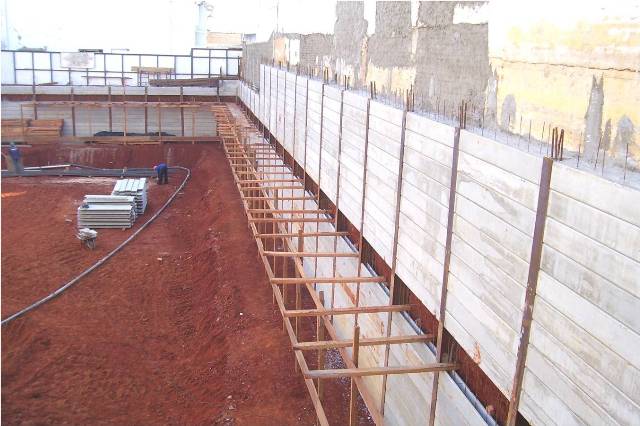

Vista geral das cortinas concretadas

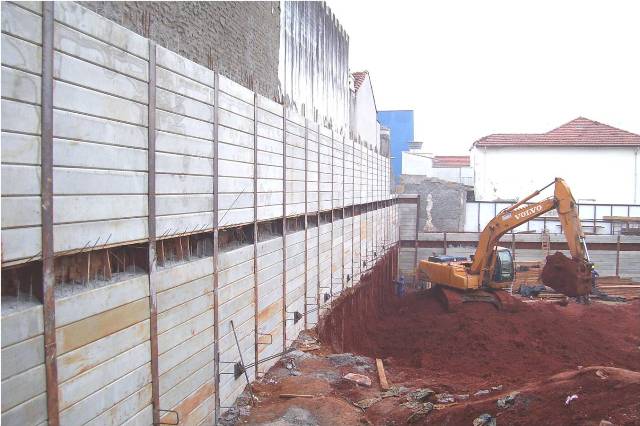

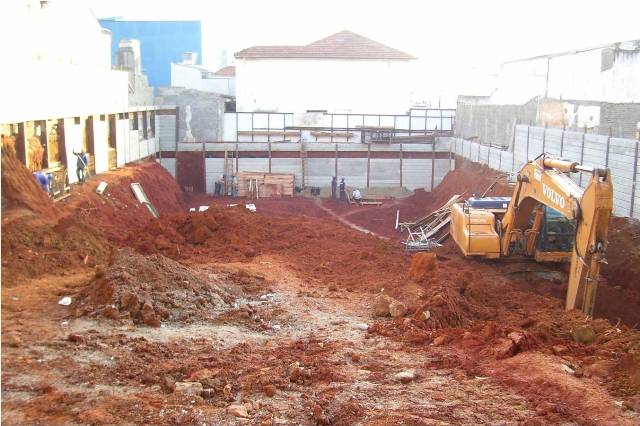

Escavando e montando placas no 3°SS

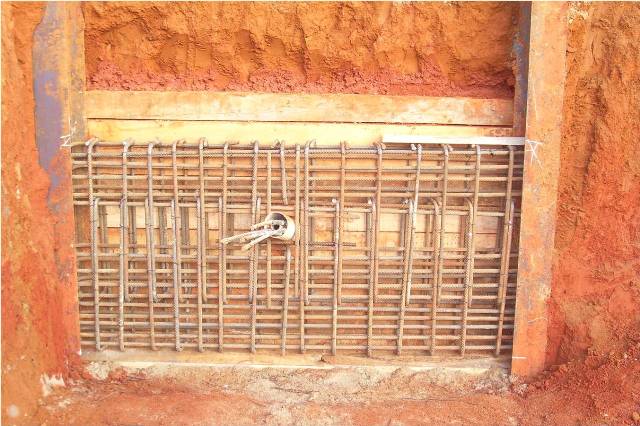

Detalhe da armação do nicho com tirantes

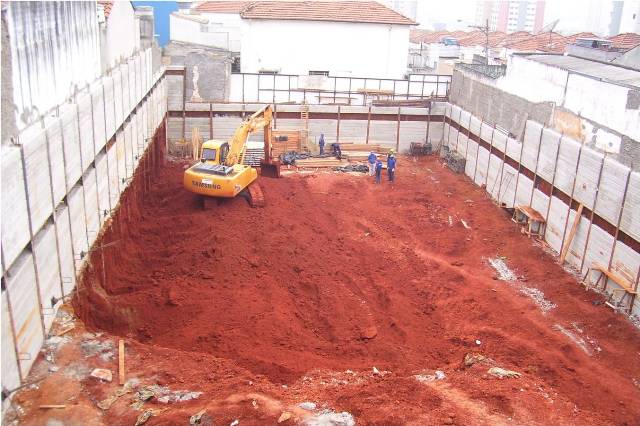

Vista geral da escavação e montagem das placas no 3°SS

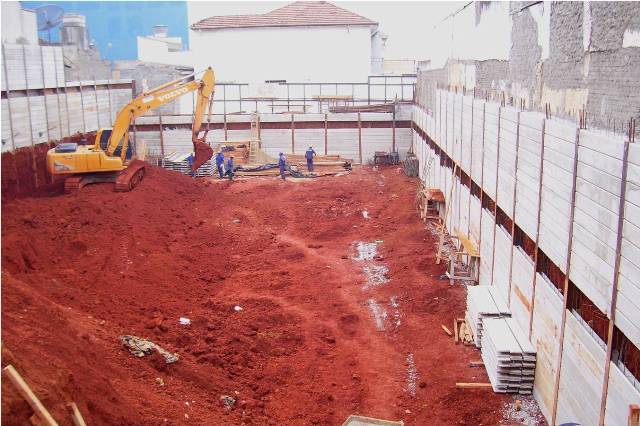

Escavando e montando cortinas no 3°SS





Protendido tirantes da lateral esquerda e escavando no 3°SS





Vista geral da escavação e montagem das placas no 3°SS

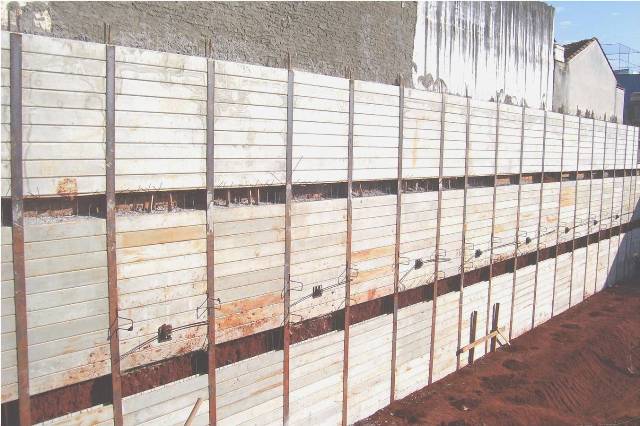

Montada cortina na lateral esquerda no 3°SS





Montadas cortinas na lateral direita e fundos no 3°SS





Concretadas cortinas no 3°SS e iniciando execução das fundações em tubulão

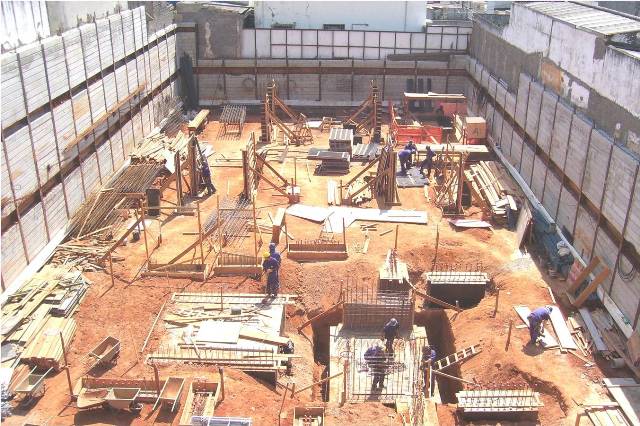

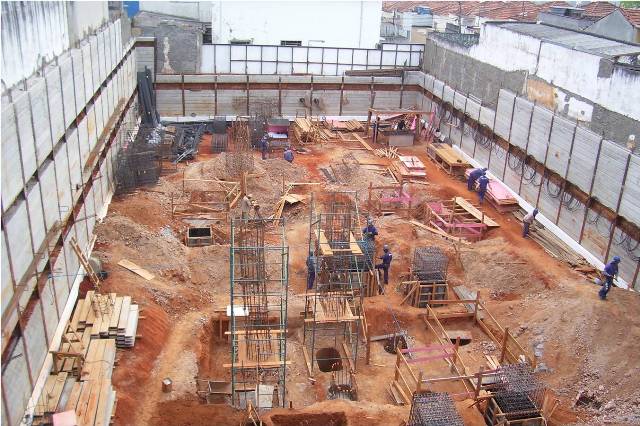

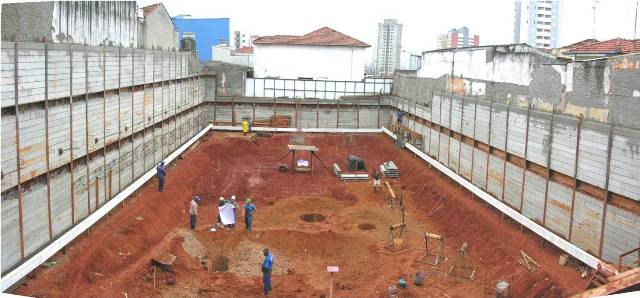

Executando fundações em tubulão a céu aberto





Concluída execução dos tubulões e blocos

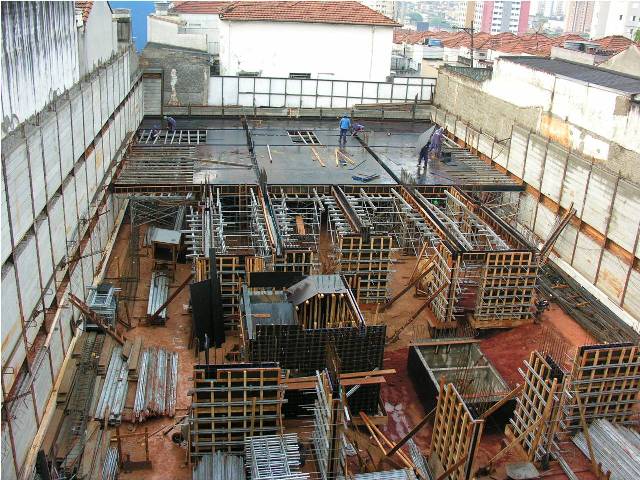

Montando forma no 2°SS

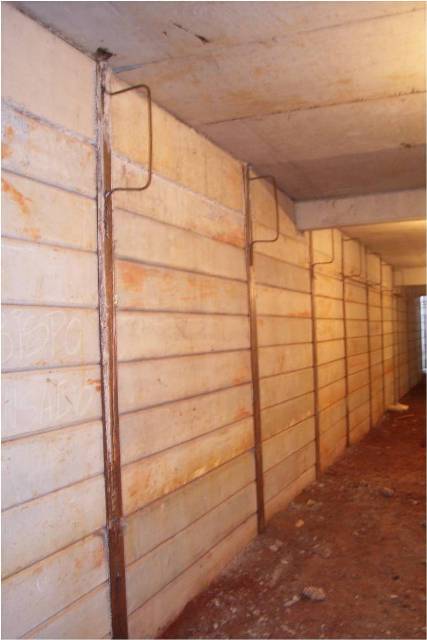

Vista lateral da cortina executada no 3°SS





Vista geral da cortina executada no 3°SS

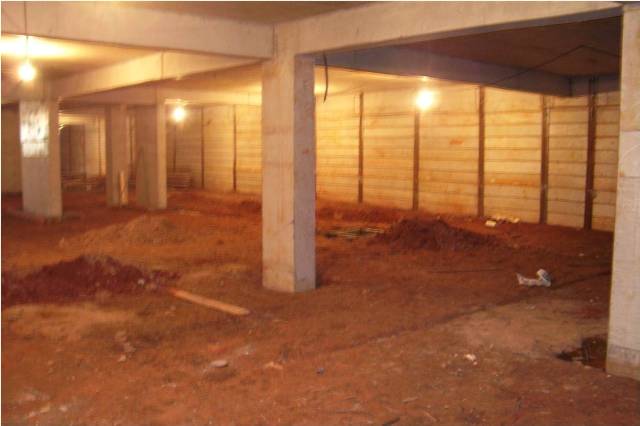

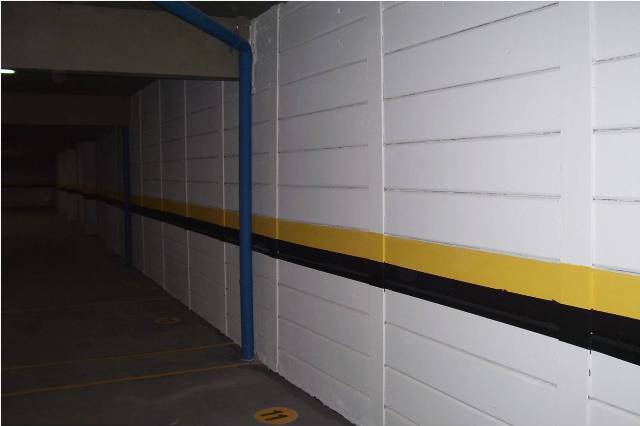

Vista geral da cortina executada
